Descrição

Equivalência

DIN X105CrCoMo17 (1.4525)

Composição química típica (% em peso)

• C: 0,99
• Si: 0,48
• Mn: 0,37
• P Máx: 0,032
• S Máx: 0,0024
• Cr: 16,0
• Mo: 0,47

Características

Aço inoxidável ao Cromo, martensítico e com adições de Molibdênio. Indicado especialmente para ferramentas onde são desejados endurecimentos para altos níveis de dureza e
resistência ao desgaste como rolamentos para alta resistência a corrosão.

A combinação dos altos teores de Carbono e Cromo garantem formação de carbonetos extremamente duros propiciando alta resistência a desgaste e retenção de fio.

Tratamentos térmicos

• Forjamento: 900/1150ºC, resfriando no forno.
• Recozimento: 780/840ºC, com resfriamento em forno.
• Têmpera: 1000/1050ºC, resfriamento em óleo.
• Revenimento: 100/ 200ºC

Estrutura final pós-têmpera

• Martensita + carboneto
• DUREZA TÍPICA PÓS-TÊMPERA: 61 HRC
• DUREZA TÍPICA PÓS-REVENIMENTO: 59/60 HRC

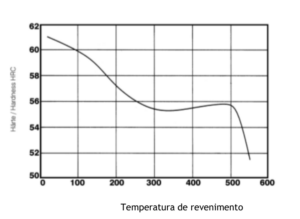

Curva típica de revenimento pós-têmpera

No gráfico abaixo é possível ver a variação da dureza do material após têmpera e durante o revenimento. Para obtenção dos maiores valores de dureza, o revenimento deve ser feito na
faixa de temperatura de até 150ºC. Deve-se evitar revenimentos na faixa de temperatura de 350/500ºC, pois apesar de haver uma elevação na dureza ocorre a fragilização do material (dureza secundária).
